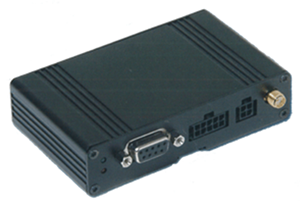

3Gモジュール内蔵セルラーゲートウェイ

T5320J/T5320JE



■ 製品の特徴

HSDPA(3.6Mbps)対応

TCP/IPプロトコル・スタック搭載

幅広い動作電圧(5V~30V)

Luaスクリプトソフト追加で自働動作が可能

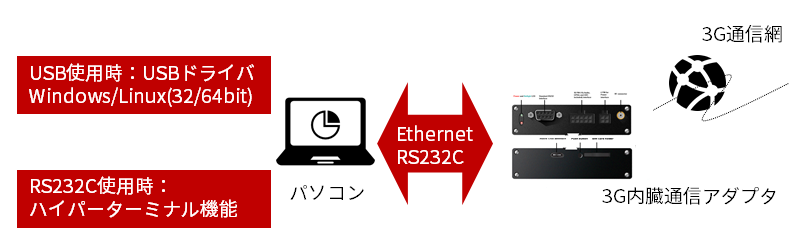

■ 開発環境構成

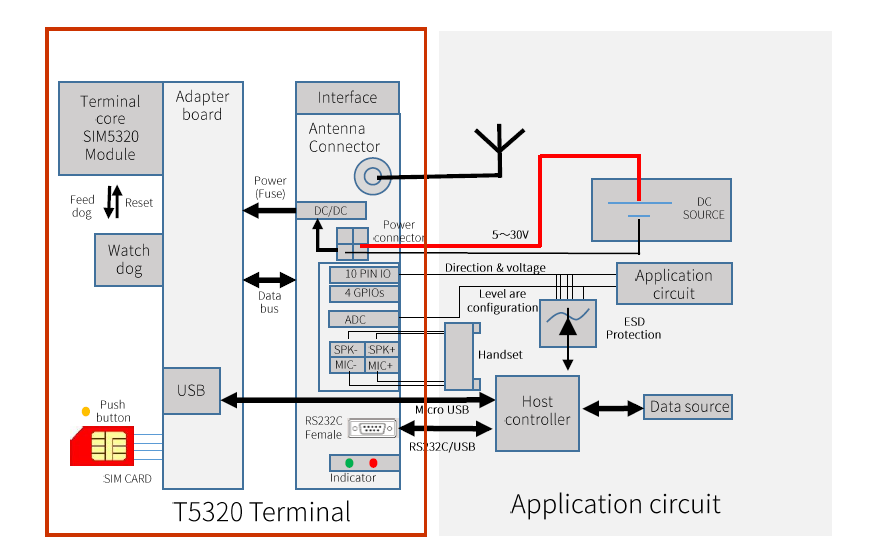

■ ハードウェア構成

お客様の要望に応じて、機器カスタマイズ開発からサーバーシステム構築までトータルサポートを提供します。



■ 製品仕様
項目 仕様
型式 T5320J T5320JE
適応回線 NTTドコモFOMA回線網およびMVNO ソフトバンク3G回線網
3G通信インターフェース 対応周波数(W-CDMA) 2.1GHz、800MHz 2.1GHz、900MHz
通信速度(W-CDMA) 下り最大3.6Mbps/上り最大384kbps
対応周波数(GSM) GSM/GPRS/EDGE 800/900/1800/1900MHz
表示LED 電源 電源状態表示(赤色)
通信 通信状態表示(緑色)
IP着信 Always ON
制御コマンド ATコマンド
プロトコールスタック TCP/UDP/FTP/FTPS/HTTP/SMTP/POP3/DNS
対応ドライバ Windows2000/XP/Vista/7(32/64bit)/Linux(Android)
RS232Cプロトコールコンバーター機能 TCP/IPサーバークライアントモード、アドレス/ポート設定
その他機能 遠隔操作設定(設定、ログ管理、アクセスセキュリティ)、
異常処理管理(定時リセット、ウォッチドッグ)
オーディオ機能
(オプション)
音声符号化方式 ハーフレート(ETS 06.20)
フルレート(ETS 06.10)
拡張フルレート(ETS 06.50 / 06.60 / 06.80)
AMR(W-CDMA)
AMR+QCP(GSM)
A5/1,A5/2及びA5/3暗号化方式
電話帳機能 電話帳タイプ:SM.FD.LD.RC.ON.MC
外部インターフェース IOコネクタ 10ピン IOコネクタ(GPIO/ADC/Audio)
RS232Cポート 1ポート(D-SUB 9ピン DCE)
1200bps~115.2kbps
USB Micro USB-B ジャック x 1
DC入力 4ピン DCコネクタ(5~30V)
3Gアンテナコネクタ SMA×1
リセットボタン 1(後面)
その他 ※音声通話機能を利用する場合は、別途ライセンス料が必要となります。
電源許容入力 DC5~24V±5%
動作環境 温度 :-30℃~75℃
湿度 :10%~80%(結露なきこと)
保存環境 温度 :-40℃~85℃
湿度 :5%~85%(結露なきこと)
消費電流 通信時 最大:650mA(5V時)
待受時 最大:17mA(5V時)
重量 128g
寸法(W×H×D,mm) 98mm×23mm×60mm(突起部含まず)



項目 仕様
DCアダプタ 諸元表 定格AC入力電圧 100~240V, 50/60Hz 単相
定格入力電流 0.3A
定格出力電圧 DC5V
定格出力電流 2A
DC側ケーブル長 約1m
DC端子(片側) Molex 70066-0177(新品番50-57-9403)ハウジング、70058-0024ピン(新品番16-02-0087)x2



■ オプション品

USBケーブル、IOケーブル、W-CDMAアンテナ、RS232Cケーブル、T5320固定金具
*ケーブルは添付しておりませんので、オプション購入となります。
